 Z型偏移器，可接外徑16的鏡頭，型號：Z16P5/Z16P3
|
Z型偏移器，在同一平面內轉二次90度，型號為Z16Pn;n表示光軸離邊緣的距離，一般為5左右
Z16偏移器可以將I型鏡頭光軸平移一個約16-18的距離，新的光軸與原來光軸平行。
邊緣距離n在二個靠在一起時需要考慮，可以按要求定制邊距在3-6mm，裝偏移器后物鏡工作距將減少36mm左右。
偏移器接口孔徑為16mm，深度8mm,偏移后光軸離最邊上可按要求定制邊距3-6mm,
偏轉方向可按要求安裝.產品適用于機器視覺中有特殊空間要求的系統。

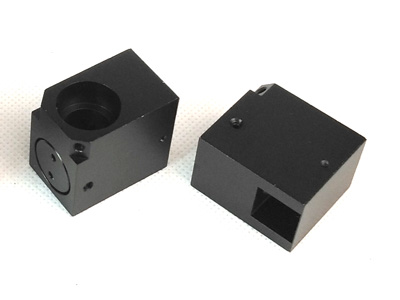

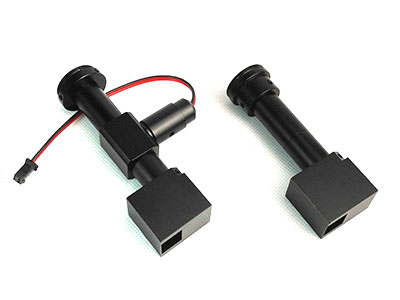

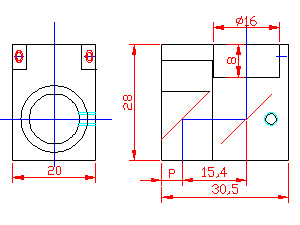

下圖中左邊是Z偏移器及尺寸圖，右圖是鏡頭裝上偏移器的實物圖。

|
ZL型偏移器，可接外徑16的鏡頭，型號：ZL16P5/LZ16P3
ZL型偏移器：ZL16P3 / ZL16P5
ZL偏移器：它在轉向90度后又在相對垂直平面上轉向90度.光軸偏移約16mm,新的光軸與原來光軸垂直。
邊緣距離在二個靠在一起時需要考慮，可以按要求定制邊距在3-6mm，裝偏移器后物鏡工作距將減少36mm左右。
偏移器接口孔徑為16mm，深度8mm,偏移后光軸離最邊上可按要求定制邊距3-6mm,
偏轉方向可按要求安裝.產品適用于機器視覺中有特殊空間要求的系統。

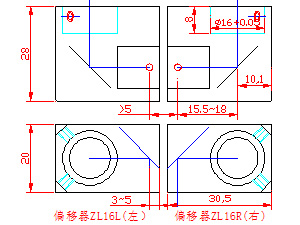

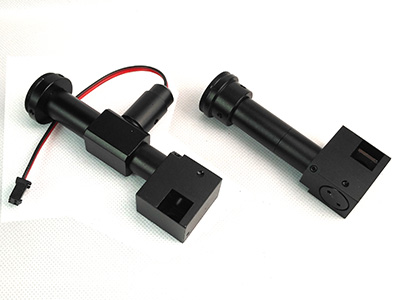

下圖中左邊是ZL偏移器及尺寸圖，右圖是鏡頭裝上偏移器的實物圖。

|
|
