 轉向器16，可接外徑16或18的鏡頭，型號：T16P5/T18P3等
|

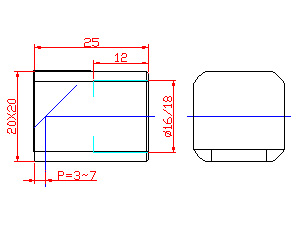

小型90度轉向器大小為20X20X長度25，可以將I型鏡頭變為F型鏡頭，將光軸轉折90度，物鏡原工作距將減少20mm左右。
加轉向器后的鏡頭.新的型號按原型號后加L，或前面用F代替，后面工作距減20名命，如I1.5X90C，加轉向器后新的型號為I1.5X90CL，或為F1.5X72C.
產品用于機器視覺系統空間限制,使光路轉折90度,轉向后工作距將減少20mm左右,
90度轉向器接口孔徑有16,17,18三種規格.
轉向器光軸與邊上的距離可按要求定制3-6mm,型號名命為：T16P3/T16P5;T17P3/T17P5;T18P3/T18P5轉向器光軸長度約為20mm,
偏轉方向可按要求安裝.
下圖中左邊是轉向器，右圖是鏡頭裝上轉向器后的實物圖。

|
|
