主要技術參數：
LED電源：功率2W，電壓3.3V600MA
相機：電源接口TYPEC，顯示接口：HDIM
分辨率1920*1080，支持鼠標，U盤，支持錄像，
拍照，各種圖像設置和測量。顯示器11.6寸分辨率1920*1080.

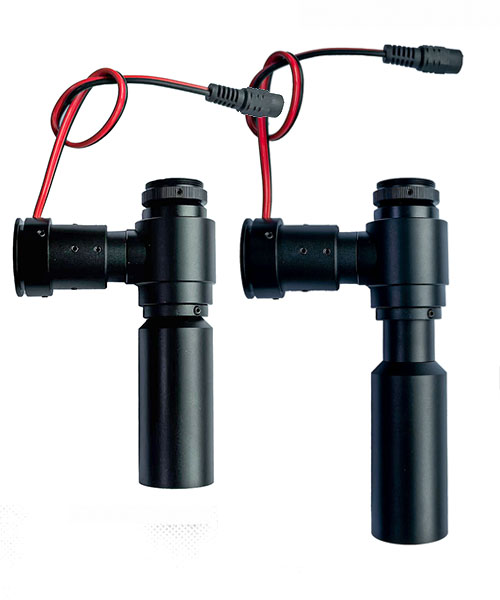

物鏡：

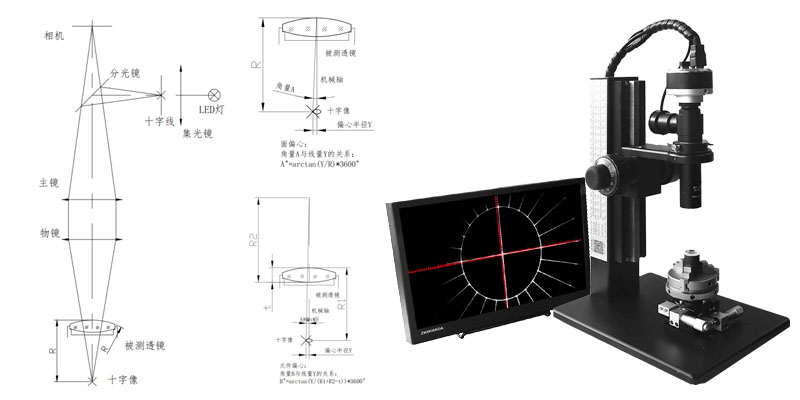

1.R∞，用于測量透鏡的平面或棱鏡的角度，特別對測量平行度很有用。每格0.2’,角偏心6“
2.R<40-0.002,測量凸面R從0到40的表面，凹面由鏡頭能提升的高度所決定，一般能到R-180，顯示器上每像素的偏心直徑為0.2微米，每10個像素為一小格，每格偏心為2微米。偏心半徑為1微米。R此鏡頭為選配件。
3.R<80-0.005,需要與R∞組合使用。R∞在上，R<80-0.005在下擰在一起。
測量凸面R從0到80的表面，凹面由鏡頭能提升的高度所決定，一般能到R-140，顯示器上每像素的偏心為0.5微米，每10個像素為一小格，所以每格偏心半徑為2.5微米。
4.R<170-0.01, 測量凸面R從-50到170的表面，每像素的偏心為1微米，每格偏心半徑為5微米。
5.R<400-0.02, 測量凸面R從90到430的表面，每像素的偏心為2微米，每格偏心半徑為10微米。
6.R<-100-0.005,些情況將不需要附加物鏡。測量凹面R小于-100的表面，每像素的偏心為0.5微米，每格偏心半徑為2.5微米。最小為-310-A，A為加長接筒的長度。
7.加長接筒可以增加R的測量范圍。

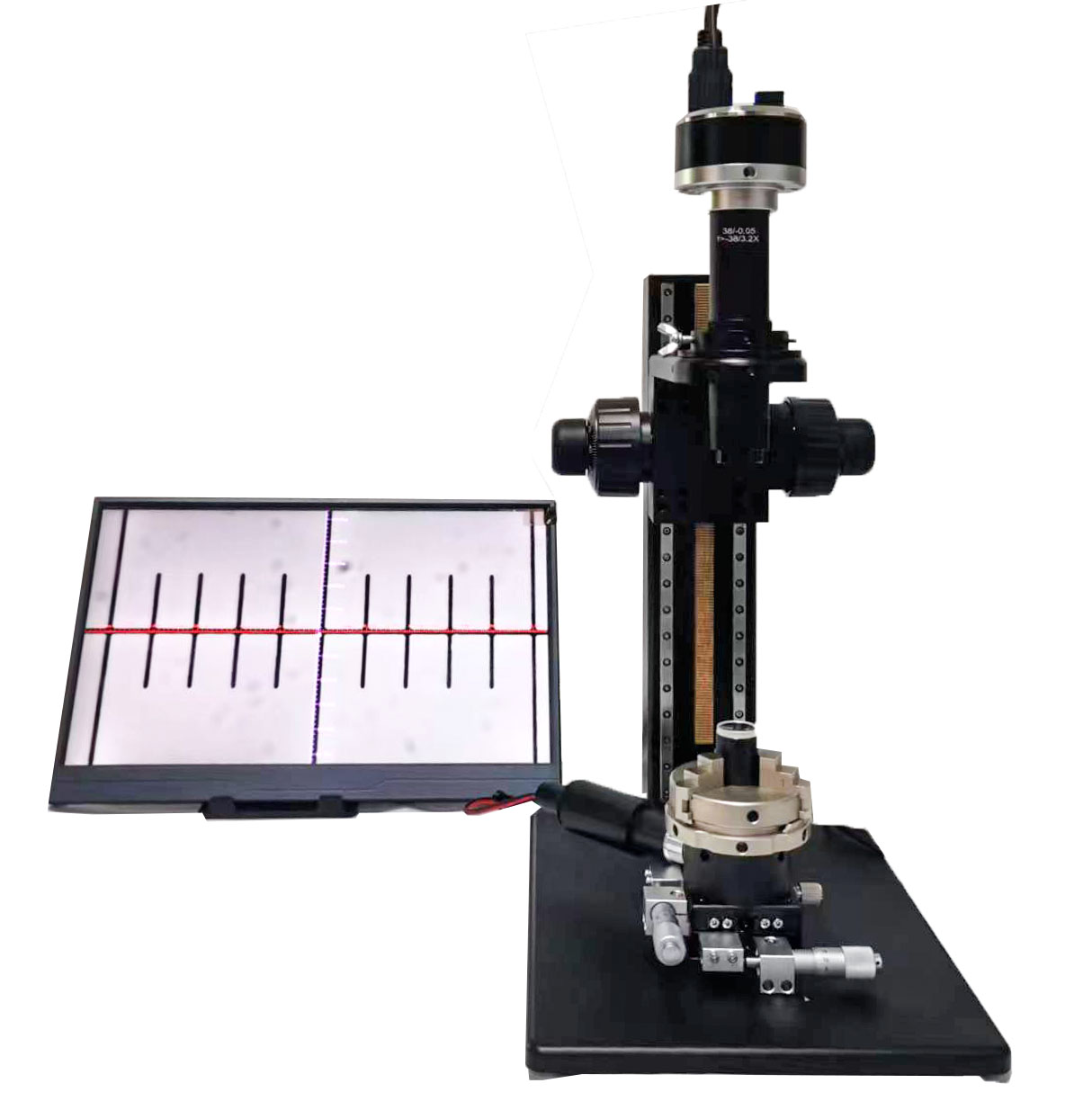

8.底板尺寸195*255*10mm,立柱高度：320mm
9.導軌：移動范圍190.
10.粗微調，粗調行程190mm,微調一圈0.214mm.精度0.002mm
11.最大被測透鏡直徑200mm,最大表面半徑R-440~430mm,
|
